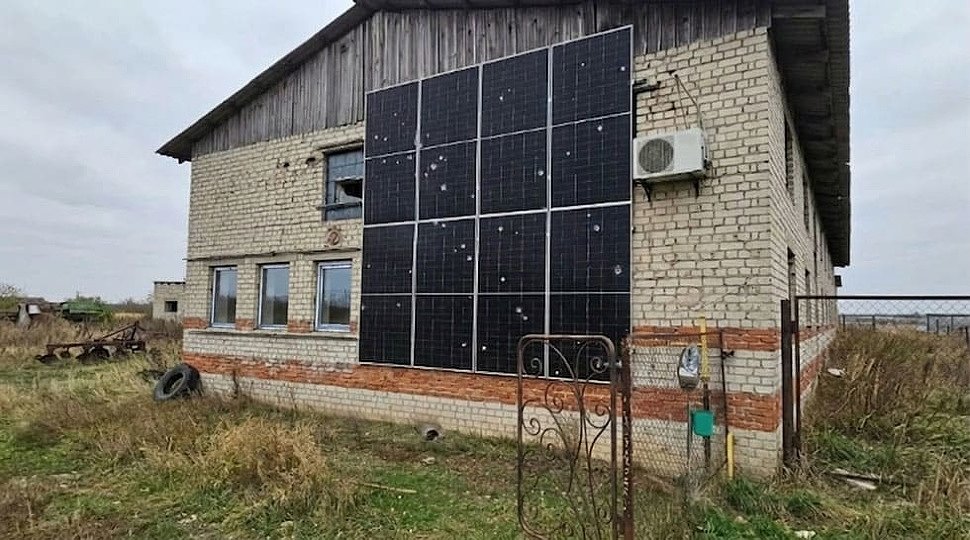

Украинские владельцы солнечных электростанций первыми в мире столкнулись с задачей, которой нет в мануалах производителей: как восстановить фотоэлектрический модуль после осколка. Опыт показывает — даже после прямых попаданий фрагментов кассетных боеприпасов панели продолжают работать годами. Но только если знать, что именно чинить, а что — нет.

Ремонт или замена: как понять, стоит ли восстанавливать панель

Это первый вопрос, который нужно решить ещё до покупки силикона и эпоксидки. Ремонт оправдан не всегда — есть повреждения, после которых восстановление лишь создаёт иллюзию работы, а реальная выработка падает до нуля.

Ремонт целесообразен, если:

• Ток короткого замыкания (Isc) составляет не менее 70–75% от паспортного значения.
• Повреждение локальное: один пробой, трещина в стекле без разрушения ламината.
• Нет видимого потемнения или «загара» на ячейках вокруг пробоины.
• Влага ещё не проникла внутрь модуля (проверяется тепловизором или мегаомметром).

Замена обязательна, если:

• Корпус деформирован, рамка погнута — нарушена механическая прочность.
• На тепловизоре видно несколько крупных «горячих точек» (hot spots) по всему полю панели.
• Ток упал ниже 50% от нормы.
• Внутри модуля уже идёт делиминация (расслоение): ячейки выглядят «плавающими» под стеклом.
• Осколок повредил более трёх элементов в одной ячейке.

Практический тест без тепловизора: снимите панель с инвертора, подключите мультиметр в режиме замера тока и выставьте её под прямой солнечный свет. Сравните показания с паспортом. Разница больше 30% — панель работает «в минус» для всего стринга.

Главная угроза: не осколок, а влага

Звучит неожиданно, но сам пробой — это ещё не катастрофа. Металлические шины внутри панели рассчитаны на механические нагрузки, и обойти единственный повреждённый элемент ток способен по соседним дорожкам.

Настоящая угроза начинается с первым дождём. Влага, попавшая через пробоину:

1. Вызывает коррозию токопроводящих шин — процесс занимает от нескольких недель до года в зависимости от климата.
2. Запускает делиминацию — расслоение EVA-плёнки, которая держит ячейки в «сэндвиче».
3. Создаёт проводящий путь на корпус — при напряжении стринга 400–600 В это прямая угроза жизни при прикосновении к мокрой рамке.
4. Провоцирует «горячие точки» — намокшие ячейки начинают перегреваться, что может привести к возгоранию.

Вывод: у вас есть окно в несколько сухих дней после повреждения, чтобы провести качественную герметизацию. Каждый дождь, прошедший через незапечатанный пробой, сокращает жизнь панели в разы.

Диагностика повреждённой солнечной панели: пошагово

Шаг 1. Визуальный осмотр в безопасных условиях

Прежде чем трогать панель руками — обесточьте систему. Отключите инвертор и автоматы. Помните: даже при отключённом инверторе стринг под прямым солнцем держит полное напряжение на клеммах.

Что ищем при осмотре:

• Пробоины и трещины в стекле.
• Потемнение ячеек вокруг повреждения (признак перегрева).
• Белёсые пятна и «пузыри» под стеклом (начало делиминации).
• Состояние рамки: не погнута ли, не нарушен ли контакт в угловых заглушках.

Шаг 2. Электрические замеры

Понадобится мультиметр — даже бытовой подойдёт для базовой диагностики.

Падение сопротивления изоляции ниже 1 МОм — прямое указание на попавшую влагу. Такую панель к сети не подключайте.

Шаг 3. Диагностика тепловизором

Если есть доступ к тепловизору (многие сервисные компании предлагают такую услугу) — проведите съёмку панели под рабочей нагрузкой в ясный день. Горячие точки температурой на 10°C и выше относительно окружающих ячеек указывают на внутренние обрывы цепи или байпасные диоды, работающие под нагрузкой.

Материалы для ремонта солнечных панелей после осколочных повреждений

Ключевое требование ко всем материалам — стойкость к ультрафиолету и температурному диапазону от −40°C до +90°C. Обычный малярный скотч или монтажная пена здесь не работают: они деградируют за один сезон.

Смолы и компаунды (для глубоких пробоин)

Прозрачная эпоксидная смола — оптимальный выбор для заполнения пробоин с доступом к внутреннему пространству. Проникает в трещины капиллярным путём, после полимеризации создаёт жёсткий водонепроницаемый монолит. Важно: смешивать строго по пропорции, работать при температуре выше +10°C.

Компаунд СП-68 — отечественный аналог, разработанный для заливки электронных плат. Хорошо зарекомендовал себя именно в условиях украинского климата с его резкими перепадами температур.

Клей для ремонта автостёкол с УФ-полимеризацией — профессиональное решение для трещин в стекле без доступа внутрь. Полимеризуется прямо под солнцем за 5–10 минут, даёт оптическую прозрачность.

Герметики (для периметра и поверхностных трещин)

Аквариумный силикон (прозрачный нейтральный) — проверен временем и стоит копейки. Обеспечивает отличную адгезию к стеклу и алюминию, сохраняет эластичность при морозе. Важно выбирать нейтральный (не кислотный): у кислотного силикона летучие компоненты могут дополнительно повредить ламинат.

Полиуретановый кузовной герметик («Крокодил» и аналоги) — для проклейки по периметру крупных повреждений, где нужна высокая прочность шва. Выдерживает вибрацию и механические нагрузки лучше силикона.

Прозрачный каучуковый герметик — хорош для финального слоя поверх эпоксидного заполнения: создаёт гибкую «крышку», которая компенсирует температурное расширение.

Лаки и покрытия (для «паутины» трещин)

Акриловый лак в баллончике (спрей) — быстрое решение для поверхностных сетчатых трещин в стекле, куда влага ещё не проникла. Наносится в 3–4 слоя с промежуточной сушкой.

Лак Цапон — нитроцеллюлозный лак, традиционно применяемый в радиоэлектронике для защиты плат. Хорошо проникает в микротрещины, быстро сохнет.

Dempinox — акриловый герметизирующий лак, изначально разработанный для кровельных работ. Обладает высокой стойкостью к УФ и механическим повреждениям.

Вспомогательные материалы

• Изопропиловый спирт 96% — для обезжиривания и вытеснения влаги из трещин.
• Медицинский шприц без иглы — для точного нанесения смолы в труднодоступные места.
• Прозрачная плёнка «оракал» (без клея) — как временное защитное покрытие в экстренных случаях.
• Двусторонний скотч VHB (3M) — для фиксации защитного стекла поверх пробоины.

Пошаговая инструкция по реставрации солнечной панели

Этап 1. Безопасность — без компромиссов

Отключите всю систему от инвертора. Если панели смонтированы в стринг — отключите стринг-автомат или предохранитель. Наденьте диэлектрические перчатки: даже при пасмурном небе остаточное напряжение на клеммах достигает 100–200 В.

Обязательно заземлите алюминиевую раму панели — прикрепите временный заземляющий провод к болту на рамке.

Этап 2. Сушка — критически важный шаг

Если после повреждения прошёл хотя бы один дождь — внутри наверняка есть конденсат. Работать с влажным модулем бессмысленно: герметик не пристанет, а смола не полимеризуется должным образом.

Способы удаления влаги:

• Прогревание строительным феном на минимальной температуре (40–50°C) с расстояния 20–30 см. Не перегревайте — EVA-плёнка деградирует выше 85°C.
• Вытеснение изопропиловым спиртом: закапайте через шприц в трещины — спирт смешивается с водой и испаряется значительно быстрее.
• Силикагель: при небольшом повреждении можно приклеить несколько пакетиков силикагеля вокруг пробоины на ночь, накрыв всё плёнкой.

Этап 3. Очистка поверхности

• Удалите осколки стекла пинцетом и мягкой кистью — не продавливайте их внутрь.
• Обезжирьте поверхность в радиусе 5–7 см от повреждения.
• Дождитесь полного высыхания спирта (2–3 минуты).

Этап 4. Герметизация

Для сквозных пробоин (осколочные отверстия):

1. Смешайте эпоксидную смолу строго по инструкции.
2. Наберите в шприц и медленно введите в пробоину — следите, чтобы не оставалось пузырей воздуха.
3. Заполните до уровня поверхности стекла.
4. Дайте первичную полимеризацию (обычно 24 часа при +20°C).
5. Нанесите финальный слой силиконового герметика по периметру заплатки.

Для трещин («паутина» в стекле):

1. Нанесите жидкость для ремонта автостёкол (или жидкую эпоксидную смолу низкой вязкости) капельно вдоль линий трещин — поверхностное натяжение затянет её внутрь.
2. При использовании УФ-клея полимеризуйте прямо на солнце.
3. Покройте поверхность 3–4 слоями акрилового лака-спрея.

Для краевых повреждений (разрушение рамки или уплотнителя):

1. Нанесите полиуретановый кузовной герметик по всему контуру повреждённого участка.
2. Разровняйте шпателем.
3. После полимеризации (48 часов) нанесите второй слой для страховки.

Этап 5. Финальная проверка

После полного высыхания всех материалов (минимум 48 часов):

• Повторите замер сопротивления изоляции: значение должно вернуться к норме.
• Подключите панель отдельно к мультиметру и проверьте Uoc и Isc.
• Только после успешных замеров возвращайте панель в стринг.

Сколько стоит ремонт солнечной панели vs. замена

Это часто главный вопрос. Новая монокристаллическая панель мощностью 400–450 Вт сейчас стоит от $80 до $150 в зависимости от производителя и логистики. Добавьте работу монтажников, если крыша сложная — и замена одного модуля легко обходится в $200–300.

Материалы для самостоятельного ремонта одной панели:

• Эпоксидная смола (комплект) — 150–300 грн.
• Силиконовый герметик — 80–150 грн.
• Акриловый лак-спрей — 100–200 грн.
• Итого: 350–650 грн за всё.

Если привлекать специалиста для диагностики тепловизором и профессиональной герметизации — услуга обходится в 500–1500 грн за панель в зависимости от объёма работ.

Вывод: при сохранении 70%+ выработки ремонт окупается экономически. При падении выработки ниже 50% — замена выгоднее, поскольку «плохая» панель тянет вниз весь стринг через байпасные диоды.

Влияние повреждённой панели на работу инвертора и всей СЭС

Здесь кроется малоизвестный, но критически важный момент. В большинстве стрингов панели соединены последовательно. Это значит, что одна «слабая» панель ограничивает ток всего стринга до своего уровня.

Пример: стринг из 10 панелей по 400 Вт = 4000 Вт при идеальных условиях. Если одна панель после повреждения даёт лишь 50% тока — вся цепочка работает на 50%, то есть 2000 Вт. Потери остальных девяти панелей составят по 200 Вт каждая.

Байпасный диод в таком случае «обходит» повреждённую панель, сохраняя выработку остальных. Но это работает только при хорошо спроектированной системе и исправных диодах. Если повреждённую панель не починили и не заменили — проверьте, не отключился ли её байпасный диод.

Инверторы с пофасадным MPPT (несколько входных каналов) переносят повреждение отдельной панели значительно легче — они оптимизируют каждый стринг независимо.

Профилактика и защита солнечных панелей от повреждений

После ремонта закономерно возникает вопрос: как защитить панели на будущее? Полностью исключить риск в зоне активных боевых действий невозможно, но снизить вероятность критических повреждений — реально.

Конструктивные меры:

• Защитное кварцевое стекло повышенной прочности — некоторые производители (Longi, Jinko) выпускают серии с закалённым стеклом 4 мм вместо стандартных 3,2 мм. Разница в стойкости к ударной волне — существенная.
• Разнесение панелей по разным скатам крыши — не концентрируйте весь массив в одном месте. Повреждение одного ската оставляет систему в частичной работе.
• Монтаж под меньшим углом — плоско установленные панели (угол 5–10°) представляют меньшую проекцию для осколков, летящих под малым углом.
• Стальные сетки-рабицы или металлические решётки над панелями — снижают вероятность прямого попадания мелкой картечи и дронов-камикадзе, хотя дают небольшой теневой эффект.

Электрические меры:

• Установите устройства защиты от перенапряжения (разрядники) на входе каждого стринга.
• Используйте панели с Tier-1 сертификацией — у них байпасные диоды надёжнее и выдерживают большие обратные токи при локальных затенениях.

Мониторинг отремонтированных панелей: что контролировать

Ремонт — это не финал, а начало наблюдения. Заплатка может вести себя непредсказуемо в первые месяцы.

Ежемесячно:

• Визуальный осмотр зоны ремонта: нет ли пожелтения лака, отслоения силикона, новых трещин по периметру заплатки.
• Проверка удельной выработки (кВт·ч на 1 кВт мощности) — сравнивайте с аналогичным периодом прошлого года.

Раз в сезон:

• Повторный замер сопротивления изоляции (особенно после зимы).
• Обновление слоя лака или герметика там, где замечаете потерю адгезии.

После каждого сильного дождя:

• Осмотр зоны ремонта на предмет намокания.
• Если заметили «запотевание» под стеклом — немедленно разберите заплатку и проведите повторную сушку.

Инструменты мониторинга: большинство современных инверторов (Growatt, Deye, SolarEdge) ведут онлайн-статистику по каждому стрингу. Резкое снижение выработки одного стринга на 15–20% без видимых погодных причин — сигнал проверить ремонтированные панели.

Часто задаваемые вопросы

Можно ли самому отремонтировать солнечную панель без опыта?

Да, если речь идёт о поверхностной герметизации стекла. Работы с эпоксидной смолой требуют аккуратности, но не специального образования. Главное — соблюсти правила безопасности при обесточивании системы. При замере изоляции и работах с электрической частью лучше привлечь специалиста.

Сколько прослужит отремонтированная панель?

При качественной герметизации и регулярном мониторинге — 5–10 лет до следующего вмешательства. Некоторые украинские владельцы СЭС эксплуатируют панели с ремонтами 2022 года без заметной деградации по сей день. Реалистичный прогноз выработки — 85–92% от номинала при сохранении целостности ячеек.

Насколько опасно работать с повреждённой панелью?

Очень опасно без соблюдения мер безопасности. Стринг на 400–600 В при контакте с мокрой поверхностью способен вызвать остановку сердца. Всегда работайте только при полном отключении системы, в сухую погоду, в диэлектрических перчатках.

Стоит ли снимать повреждённую панель с крыши для ремонта?

Для качественной герметизации — желательно. Горизонтальная поверхность позволяет эпоксидной смоле равномерно заполнить пробоину без вытекания. Но если демонтаж сложен или опасен — можно работать на месте, учтя наклон при дозировке смолы.

Что делать, если пробой прошёл насквозь и повредил ячейки?

Если ячейки механически разрушены — их восстановление в домашних условиях невозможно. Но соседние целые ячейки продолжают работать. Задача ремонта в таком случае — изолировать повреждённую зону от влаги, чтобы она не уничтожила остальное поле модуля.

Как найти мастера по ремонту солнечных панелей после обстрелов?

Многие компании, которые занимались монтажом СЭС, сейчас предлагают услуги диагностики и ремонта. Ищите по запросам «сервисное обслуживание СЭС» + ваш регион. Также помогают тематические Telegram-сообщества владельцев солнечных электростанций в Украине — там регулярно делятся контактами проверенных мастеров.

Итог

Реставрация солнечных панелей после боевых повреждений — это не временная мера отчаяния, а вполне инженерное решение с измеримым результатом. Правильно законсервированный модуль способен выдавать 85–92% своей номинальной мощности ещё многие годы. Ключевые условия успеха: действовать быстро (до первого дождя), работать с правильными материалами и регулярно контролировать состояние ремонта.

СЭС, восстановленная своими руками, — это не только экономия $150–300 на замене модуля. Это независимость от энергосети тогда, когда она нужна больше всего.

Материал будет актуализироваться по мере накопления практического опыта восстановления СЭС в условиях боевых действий.
